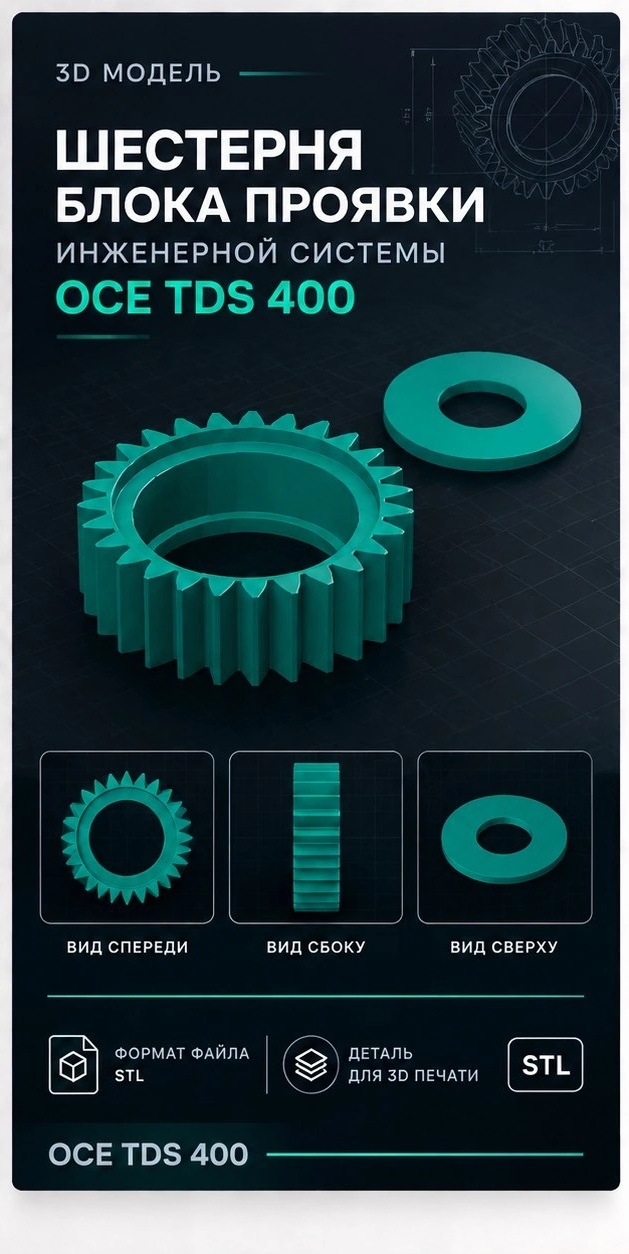

3D модель Шестерни блока проявки для инженерной системы OCE TDS 400 / Запчасть для плоттера (STL).

Восстановите работоспособность вашего плоттера без дорогостоящих оригинальных запчастей. Представляем цифровую 3D модель шестерни блока проявки, разработанную специально для инженерной системы широкоформатной печати OCE TDS 400.

Эта деталь является критически важным элементом в узле проявки. Со временем пластиковые шестерни изнашиваются, зубья стираются или ломаются, что приводит к остановке печати или дефектам изображения. Данная 3D модель является точной геометрической копией (репликой) оригинальной детали и предназначена для восстановления узла методом 3D-печати.

Область применения:

• Ремонт и обслуживание плоттеров OCE TDS 400.
• Замена изношенных шестерен блока проявки.
• Восстановление кинематики узла после поломки.
• DIY-ремонт инженерных систем.

Технические характеристики и особенности:

• Тип детали: Цилиндрическая шестерня (зубчатое колесо).
• Совместимость: OCE TDS 400 (также может подходить для моделей серии TDS 300/600/700 — уточняйте по чертежу).
• Формат файлов: STL (высокое разрешение сетки).
• Сложность печати: Средняя.
• Рекомендуемые материалы: ABS, PETG, Nylon, Polycarbonate (PC), фотополимеры (Resin) для повышенной прочности и износостойкости.

Рекомендации по 3D-печати:
Для получения долговечной детали, способной выдерживать механические нагрузки в узле проявки, рекомендуется соблюдать следующие параметры:

1. Технология: FDM или SLA/DLP.
2. Заполнение (Infill): 40-60% (куб или гироид) для прочности зубьев.
3. Слой: 0.1–0.15 мм (FDM) для точности профиля зуба.
4. Ориентация: Печать вдоль оси шестерни (вертикально) для максимальной прочности на скручивание, либо горизонтально с поддержками (зависит от геометрии).
5. Постобработка: Обработка наждачной бумагой мест соединения со втулкой/валом для идеальной посадки.

Что вы получите:
После покупки вы получите файл в формате .STL, готовый для слайсинга и печати.
